Dom na prąd stały: magistrala 24 V i USB‑C PD w mieszkaniu – mniej zasilaczy, cichsze wnętrza, niższe rachunki

Ile zasilaczy impulsowych masz w domu? Każda listwa, każda lampka, każdy router – osobny adapter, szum, ciepło i straty w czuwaniu. Coraz więcej projektantów wnętrz oraz majsterkowiczów przenosi oświetlenie, rolety i czujniki na domową magistralę 24 V DC, a urządzenia przenośne zasila przez USB‑C Power Delivery. Efekt: mniej kabli, mniej hałasu, mniej ciepła pod sufitem i większa niezawodność.

Na czym polega domowa magistrala DC?

Magistrala DC to jeden, bezpieczny obwód niskonapięciowy (SELV), który rozprowadza w całym mieszkaniu prąd stały 24 V. Zamiast kilkunastu wtyczkowych zasilaczy mamy jedno centralne źródło o dużej sprawności, zabezpieczenia nadprądowe oraz rozdzielnię DC z odgałęzieniami do stref: kuchnia, salon, biuro, łazienka.

• Kompatybilność – taśmy i moduły LED 24 V, wentylatory, siłowniki rolet, elektrozaczepy, sensory, ładowarki USB‑C PD (z przetwornicą).
• Bezpieczeństwo – 24 V DC mieści się w SELV; łatwiejsze prowadzenie przewodów, brak porażeniowego ryzyka jak w 230 V AC (wciąż wymagane zasady IP i separacji).
• Cisza i trwałość – wyeliminowanie wielu małych zasilaczy redukuje szum, migotanie i awarie.

Planowanie: budżet mocy i spadki napięć

Projekt zaczyna się od policzenia zapotrzebowania. Zsumuj moce urządzeń w każdej strefie i dobierz zasilacz 24 V z zapasem 30–50 proc. Następnie sprawdź spadki napięć – to klucz przy długich odcinkach.

• Wzór przybliżony: ΔV ≈ 2 × L × I × 0,0175 / S, gdzie L to długość odcinka w metrach, I prąd w amperach, S przekrój żyły w mm²; 0,0175 to rezystywność miedzi.
• Przykład: 5 m w jedną stronę (10 m pętli), 3 A, przewód 1,5 mm² → ΔV ≈ 0,35 V. Przy 24 V to 1,5 proc – akceptowalne dla LED.
• Rekomendacje: do 2 A wystarczy 0,75–1,0 mm² do 10 m; 2–5 A użyj 1,5–2,5 mm²; powyżej – rozważ dodatkowe punkty zasilania.

Urządzenie	Moc	Napięcie	Prąd	Uwagi
Listwa LED podszafkowa 1,5 m	18 W	24 V	0,75 A	Dimmer PWM na 24 V
Rolety rura 24 V (1 szt.)	24–36 W (szczyt)	24 V	1–1,5 A	Praca chwilowa, zabezpieczenie zwłoczne
Wentylator WC 120 mm	6 W	24 V	0,25 A	Czujnik wilgotności 24 V
Stacja USB‑C PD 140 W	do 140 W	24 V in	do 6 A	Negocjacja PD 5–28 V na portach

Okablowanie i złącza: jak robić to dobrze

• Topologia: magistrala z odgałęzieniami do puszek lub układ gwiazdy ze skrzynką DC. Unikaj długich szeregowych połączeń wielu odbiorników.
• Przewody: linka miedziana w izolacji 300/500 V, przekroje 0,75–2,5 mm²; do listew i profili LED stosuj dwużyłowe 2×1,0 lub 2×1,5 mm².
• Złącza: sprężynowe WAGO 221 (DC), wtyki DC z blokadą, MicroFit 3,0, XT30/XT60 do obciążeń większych; unikaj luźnych wtyków 2,1 mm przy prądach powyżej 2 A.
• Zabezpieczenia: wyłączniki nadprądowe DC lub bezpieczniki samochodowe (ATO/mini) na każdej gałęzi; rozłącznik główny; pomiar prądu i napięcia.
• Zasilacz: jednostka 24 V z PFC i sprawnością 90 proc+, możliwość pracy buforowej; opcjonalny moduł DC‑UPS z akumulatorem LiFePO4.

Strefy domu – praktyczne zastosowania

Kuchnia i jadalnia

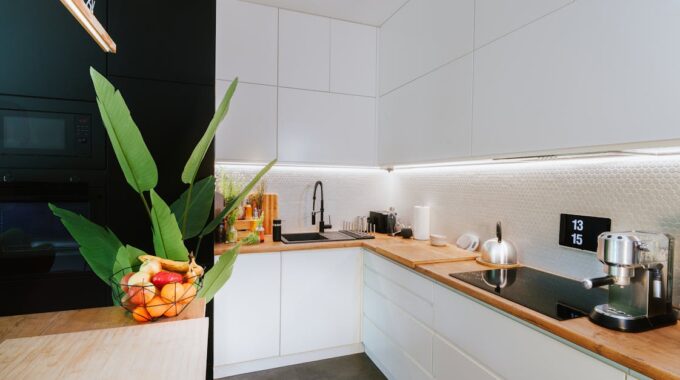

• Podszafkowe 24 V – sztywne listwy w profilach alu, CRI 95+, sterowanie dotykowe lub Matter przez przekaźnik PWM.
• Szyny magnetyczne DC – małe reflektory 24 V w niszach; jedna szyna, różne oprawy.
• USB‑C PD w blacie – gniazda 65–140 W do szybkiego ładowania laptopa, blendery z PD pojawiają się na rynku.

Salon i pokój dzienny

• Oprawy podłogowe i kinkiety 24 V – przewody ukryte w listwach przypodłogowych, bez wtyczek i zasilaczy na podłodze.
• Szyna sufitowa 24 V – łatwa zmiana scen świetlnych; zasilacz centralny poza strefą ekspozycji.
• Media hub USB‑C – jedna stacja PD zasila router mobilny, streamer audio i ładuje kontrolery.

Sypialnia

• Wezgłowie z PD – dwa porty 30–60 W do ładowania bez zasilaczy przy łóżku.
• Listwy LED o niskiej jasności – czujnik ruchu i tryb nocny 1–3 proc dla komfortu.

Łazienka

• Strefy ochronne – armatura 24 V w strefie 2 przy IPX4, zasilacz SELV poza strefami.
• Wentylator 24 V z czujnikiem wilgotności i opóźnieniem wyłączenia.

Pokój dziecięcy i młodzieżowy

• Bezpieczne oświetlenie 24 V w regałach i pod łóżkiem.
• USB‑C PD – ładowanie tabletów bez kostek w gniazdach i bez plątaniny kabli.

Biuro domowe i gabinet

• Stacja USB‑C PD 140–240 W zasila laptop, monitor mobilny i akcesoria.
• Most PD→PoE – zasilanie punktów dostępowych i kamer przez przetwornice 24 V→48 V.

Przedpokój i hol

• Taśmy 24 V w cokołach – światło prowadzące, czujniki PIR.
• Elektrozaczep 24 V – integracja z domofonem i automatyką.

Ogród, balkon i taras

• Oświetlenie niskonapięciowe – słupki 24 V, przewody ziemne 2×2,5 mm², złączki IP68.
• Zasilanie szklarni mikro – pompki kropelkowe i sensory wilgotności 24 V.

Smart Home i nowoczesne technologie

• Matter i Zigbee – sterowniki PWM 24 V oraz przekaźniki na szynę DIN integrują się z automatyzacją.
• USB‑C PD 3.1 – profile do 28 V i 48 V; stacje PD z wejściem 24 V zasilą monitory i laptopy.

Case study: kawalerka 31 m² – 24 V DC + USB‑C PD

• Zakres – listwy LED 24 V (12 m), szyna magnetyczna w salonie, wentylator łazienkowy 24 V, roleta balkonowa 24 V, stacja PD 140 W przy biurku.
• Zasilanie – źródło 24 V 240 W w szafie gospodarczej, rozdzielnia DC z 6 bezpiecznikami i miernikiem energii.
• Rezultaty – brak zasilaczy w oprawach, cicha praca, lepszy porządek kablowy; redukcja poboru w czuwaniu wielu urządzeń, łatwiejszy serwis.
• Elastyczność – możliwość dodania kolejnych gałęzi (np. podświetlenie obrazów) bez kucia ścian.

DIY – Zrób to sam: 3 obwody 24 V w salonie

Pro / Contra

Aspekt	Pro	Contra
Energia	Wyższa sprawność, mniej standby	Koszt początkowy zasilacza i rozdzielni
Design	Mniej kabli i kostek w oprawach	Wymaga planowania tras przewodów
Akustyka	Brak piszczących zasilaczy przy oprawach	Zasilacz centralny musi być dobrze zamocowany i wentylowany
Serwis	Jeden punkt serwisowy dla całego oświetlenia	Awaria zasilacza wpływa na kilka obwodów naraz
Rozszerzalność	Łatwe dobudowywanie obwodów	Kontrola spadków napięć przy długich odcinkach

Bezpieczeństwo i dobre praktyki

• SELV 24 V – zachowaj separację galwaniczną; zasilacz certyfikowany.
• Oznacz biegunowość na przewodach, puszkach i oprawach.
• Każda gałąź z bezpiecznikiem; warto dodać czujnik temperatury zasilacza.
• Łazienka – trzymaj źródła zasilania poza strefami 0 i 1; w strefie 2 stosuj IPX4 lub wyżej.
• Przekroje i zaciski – dopasuj do prądu; używaj tulejek na linki.

USB‑C PD w domu: oświetlenie, meble i ładowanie

• Stacje PD z wejściem 24 V – montaż w biurku lub wezgłowiu, profile 5–28 V dla różnych urządzeń.
• Wystrój – lampy biurkowe, półki i szafki RTV z wbudowanym PD eliminują widoczne zasilacze.
• Adaptery negocjujące PD – moduły, które pobierają 24 V z magistrali i wystawiają porty 5/9/12/15/20 V.

Porady zakupowe

• Zasilacz: weź model z regulacją napięcia 23–25 V i zapasem mocy; obudowa metalowa, zaciski śrubowe, certyfikaty.
• Oprawy LED: wybieraj CRI 90+ i odpowiednią temperaturę barwową; do pracy ciągłej lepsze 24 V niż 12 V.
• Sterowniki: ściemniacze PWM 24 V kompatybilne z Matter/Zigbee; przekaźniki DC na szynę DIN do automatyki.
• Okablowanie: kup od razu 100 m bębny 2×1,5 mm² – taniej i spójniej wizualnie.

Trendy: DC microgrid, PV i magazyn energii

• PV→DC – zasilanie magistrali bezpośrednio z paneli przez kontroler i magazyn LiFePO4; mniej konwersji AC↔DC.
• USB‑C PD 3.1 – profile do 48 V otwierają drogę do zasilania monitorów i stacji dokujących prosto z szyny DC.
• Modułowe meble – biurka i regały z wbudowanymi portami 24 V i PD, wymienne wkładki oświetleniowe.

Wnioski i następny krok

Magistrala 24 V z USB‑C PD to rzadko spotykany, ale niezwykle praktyczny kierunek w aranżacji i technice wnętrz. Otrzymujesz czystszy design, ciszę i łatwiejszą rozbudowę oświetlenia oraz automatyki. Zacznij od jednej strefy – na przykład kuchennego podszafkowego 24 V z dimmerem – i stopniowo przenoś kolejne obwody. Jeśli masz pytania do swojego rzutu mieszkania, prześlij szkic i listę opraw – podpowiem przekroje, zabezpieczenia i punkty zasilania.
